安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則呈全開狀態。凸耳對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，其結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

結構特點：

①三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。

②由扭矩產生彈性密封。

③巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。

④體積小、重量輕、操作輕巧、便于安裝。

⑤可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。

⑥更換零件材質可適用于各種介質，并可進行襯里防腐（襯F46、GXPP、PO等）。

標準規范：

設計制造標準：GB/T 12238-2008、ANSI B16.34、API609、MSS SP-68、JIS B2032、JIS B2064

結構長度標準：GB/T 12221-2005、API609、JIS B2002

連接法蘭標準：GB/T 9113、JB79、SH3406、HG20592、ASME B16.5、ASME B16.47、API605、JIS B2212

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008、API598、JIS B2003

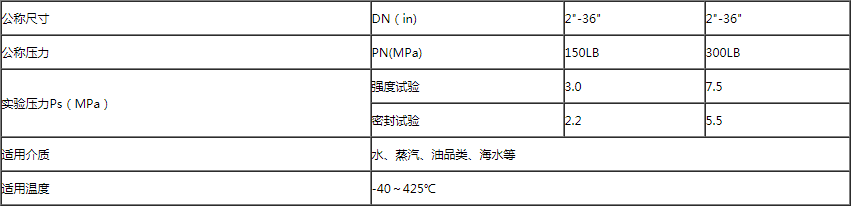

技術參數：

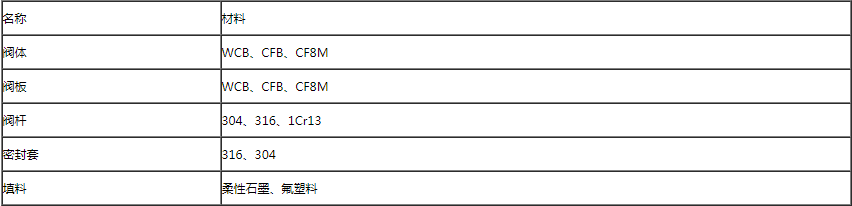

零件材料與工況：
